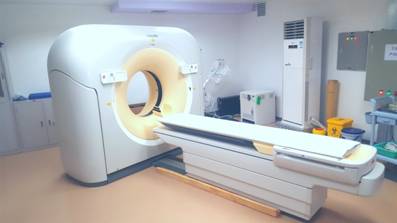

我院引進PHILIPS Ingenuity 64排128層螺旋CT
發布時間： 2017-03-21 瀏覽次數：9826
? ?1、球管旋轉一圈可同時可采集達128層圖像，大大縮短采集圖像時間，能夠在1秒之內完成單臟器的高分辨率檢查，5秒即可完成一個12cm范圍的心臟高分辨率掃描，數分鐘以內可完成身高1.75米患者全身從頭到足的高分辨率亞毫米采集。
? ?2、運用微平板探測器，可實現100%射線利用率、零信號損耗。微平板探測器 將每256個傳統CT探測器單元集成為一個微平板探測器模塊，只需要4塊微平板探測器模塊無縫拼接即可達到傳統64排探測器才能完成的覆蓋，實現100％的X線接收面積。將傳統探測器及DAS長達數公里的引線數據傳輸距離縮短為“零”距離，最大程度上減少引線的數量和傳輸距離，大幅度降低了電阻、發熱、電磁干擾等減低信噪比的痼疾。以上技術令微平板 CT，實現“零”信號損耗，因此僅需常規CT約20%的輻射劑量，即可獲得高質量圖像。
? ?3、微輻射idose4Premium技術可使80%輻射劑量降低，68%圖像質量提升，特別是兒童應用中因輻射劑量的降低，在兒科應用的局限性將得以顯著突破。
? ?

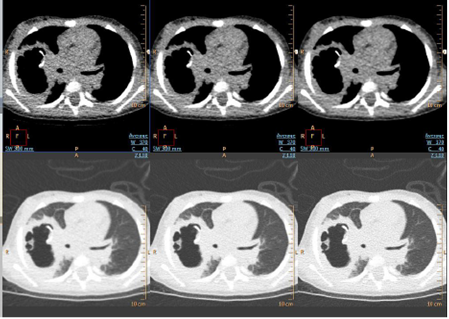

?上圖顯示僅在電壓80 kV 電流10 mAs條件下對14個月齡女童，胸部肺膿腫穿刺引流術后CT檢查以判斷引流管位置及殘留膿腔情況。
iDose4 Premium ?掃描時間1.91秒，CTDIvol：0.2mGy ，?DLP：4.3 mGy*cm?，有效劑量?jī)H需 0.11 mSv (0.026 conversion factor)?

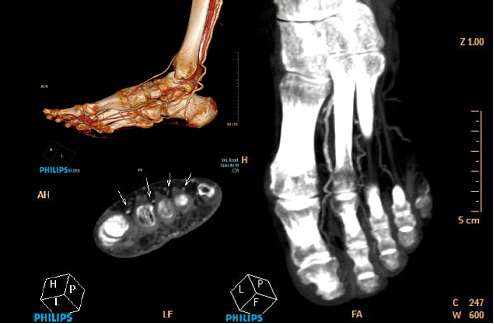

? ?4、該CT具有1000萬像素顯微結構成像，對于數字影像，圖像矩陣大小意味著包含信息量的多少，矩陣越大，能觀察到的病人信息和組織信息就越豐富，而矩陣越小，能看到的病變就越模糊。常規設備都采用512x512的成像矩陣，在一些早期病變和微小結構的觀察方面會出現信息不足情況。在動態雙采樣飛焦點球管和穩定射線輸出技術的支持下，飛利浦獨家具備768x768及1024x1024 兩種超高分辨率重建技術，微平板探測器的零信號損耗實現了圖像信噪比的大幅提升，在獲得更多有用信息的同時，避免噪聲信號的干擾， 768和1024大矩陣成像將在微平板CT將得到進一步發展。其大幅度提高圖像的空間分辨率和密度分辨率，最小可觀察像素為0.21mm，在細微結構的顯示方面有巨大的優勢，在早期腫瘤、肺間質病變、小關節成像、骨小梁病變等方面有巨大應用價值。?

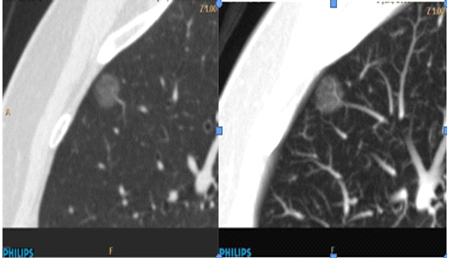

肺內磨玻璃結節，邊界清晰。4倍放大后可見小葉支氣管及伴行血管
超高分辨掃描的耳蝸三維重建
超高分辨率成像平臺——微結構成像

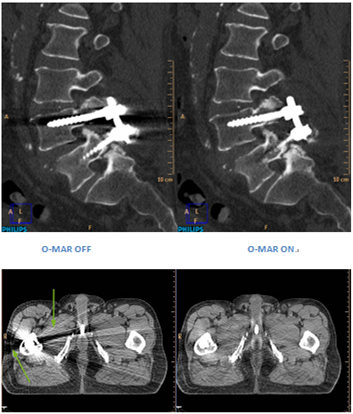

? ?5、最先進的去除金屬偽影專利技術------O-MAR技術： 微平板智能心CT基于微平板探測器和iDose4迭代算法技術大幅度去除了CT常見偽影，在此基礎上推出的O-MAR技術更是解決了金屬偽影的困擾，全面實現CT無偽影成像。搭載智能微平板探測器及星光iDose4 Premium技術，O-MAR在CT的原始投影數據空間運用迭代算法對符合金屬偽影覆蓋下數據物理模型進行精確計算，從而能夠獲得大幅減低金屬偽影的圖像質量。在實際臨床中，該功能在應用于較大和復雜的金屬植入物（例如：人工股骨頭等）時，也幾乎沒有空間分辨率層面的損失或者增加新的偽影。

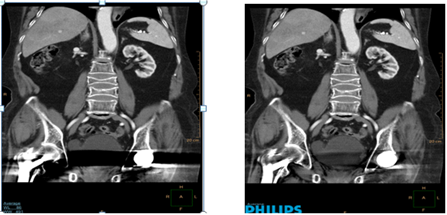

周?chē)M織顯示不清 ? ? ? ? ? ? ? ? ?O-MAR去偽影后可顯示膀胱腫塊

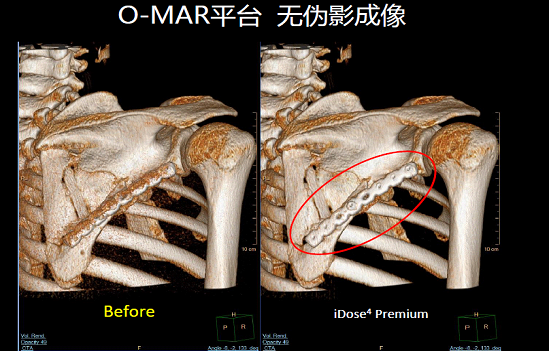

圖左為老一代CT肩關節內固定VR重建，偽影干擾，圖右為Ingenuity CT應用O-MAR平臺及iDose4Premium技術肩關節內固定VR重建

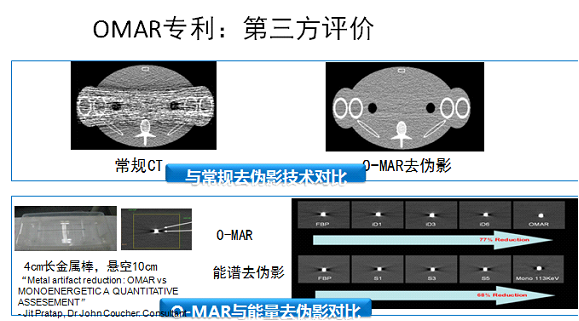

O-MAR去偽影優于能量去偽影

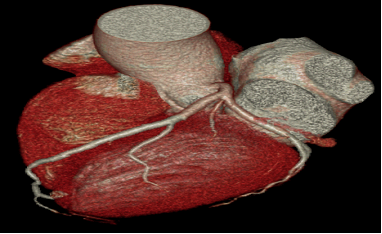

? ?6、在心臟及冠脈掃描程序上，在以往前瞻性心電門控及回顧性心電門控掃描基礎上，PHILIPS Ingenuity 64排128層螺旋CT在心智能成像平臺上增加了脈沖式門控掃描及變頻式門控掃描。心臟成像能力是衡量高端CT性能的重要指標，而心臟成像的第一步就是要保證掃描的功率。在心臟解決方案方面，飛利浦不僅是唯一提供全套預防監護、影像診斷、急救治療方案的廠家，也在包括心電監護、急救除顫、心血管造影、心臟彩超等幾乎所有的心臟診治設備上排名市場第一。在CT心臟掃描上更是基于獨有技術優勢提供了智能全面的解決方案。

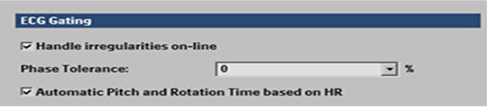

? ?微平板智能心CT，顛覆性的推出了一種全新的掃描模式——脈沖性門控掃描。這種全新的掃描模式，可以在設定的若干個時相進行全劑量掃描，而其他時相僅僅進行一個球管熱容量的維持。這樣既能夠使心臟冠脈掃描的劑量接近于前瞻性門控，又可以得到心臟的功能數據，更加可以對于心肌橋做出一個準確的診斷。真正完美的達到了前瞻性門控與回顧性門控的完美結合。變頻式門控掃描在使用了脈沖式門控之后，檢查者可以在前瞻性門控與回顧性門控之間達到一個完美的結合。但是脈沖式門控和前瞻性門控一樣還有一個無法克服的致命缺點：那就是一旦遇到突發性心率不齊，由于僅僅采集了有限的幾個時相的冠脈數據無法進行心電編輯，導致心臟冠脈檢查的失敗。因此，在使用脈沖式掃描的同時，Philips同步加入了全新的變頻式門控掃描技術，即在使用脈沖式門控掃描的同時，即時監測心率，一旦發生了心率不齊，即刻從脈沖式門控切換成回顧性門控掃描，從而可以進行心電編輯，保證了心臟冠脈檢查的成功率。在模式切換的同時，變頻式門控技術能夠即時監測患者當前心率，自動依據當前心率智能匹配螺距及轉速，以保證最佳的成像效果。夠即時監測患者當前心率，自動依據當前心率智能匹配螺距及轉速，以保證最佳的成像效果。
? ?7、隨著醫療健康事業的快速發展，各大醫院均面臨大病人量的壓力，快速準確的檢查與診斷不僅僅關系到經濟效益，也直接影響著患者的滿意度。 CT的速度越來越快，決定診治效率瓶頸的不再是掃描環節，而是診斷環節。微平板智能心CT通過自動時相追蹤技術（RDS）不僅可以依據預先設定的時相進行重建，而且可以在線監測，依據患者心率自動追蹤重建1-5個可能的最佳時相。這樣不但大大的節約醫生尋找最佳時相的時間，而且可以防止醫生錯誤選擇時相帶來的診斷錯誤。在CT后處理診斷中，讓醫生感覺最繁瑣的是那些需要醫生手動編輯的重復勞動。飛利浦針對這個問題推出了能夠智能識別人體解剖結構的智能CT工作站，如：當鼠標靠近血管的時候能夠自動顯示解剖名稱。因其能像醫生一樣識別人體解剖結構，所以其替代了需要醫生進行的重復勞動，大大節約時間而且效果更佳精確。
? ?以冠脈處理為例，目前諸多高端CT冠脈后處理平均需要40分鐘時間，最熟練的醫生最少需要耗時半小時，而應用飛利浦冠脈處理軟件（CCA），只需要4步、在2分鐘內輕松完成復雜的心臟圖像后處理和診斷分析工作，工作效率較同級別產品提高20倍。CCA全息心臟全自動分析軟件具備以下特征：0點擊實現心臟影像處理及分析，自動為醫生測量各種數據，圖像處理效果及分析精度高于人工處理。
? ?綜上對PHILIPS Ingenuity 64排128層螺旋CT性能所述，在臨床應用中體現如下優勢：
? ?1、各部位常規CT平掃檢查，圖像比以前更清晰，加上O-MAR去偽影平臺及iDose4新技術應用，圖像質量明顯高于其他CT機，對微小病變的顯示成為可能，特別是對骨科內固定術后顯示及肺部小結節篩查提供了全新一個高端平臺。
? ?2、在CT血管造影診斷效率上，通過微平板智能心CT機只需一次掃描就將血管和臨近骨分離，并通過能夠智能識別人體解剖結構的智能CT工作站，（如：當鼠標靠近血管的時候能夠自動顯示解剖名稱。因其能像醫生一樣識別人體解剖結構，所以其替代了需要醫生進行的重復勞動），大大節約時間而且效果更佳精確。實現全面的血管診斷。
? ?3、在CT血管造影診斷內容上。可檢測血管狹窄、動脈瘤等病變。此方法檢查時間短，無痛苦，價格相對低廉；同時可觀察血管壁及周?chē)M織結構，尤其適合下肢大范圍血管造影。冠狀動脈造影，可用于冠心病的篩查及冠狀動脈支架、搭橋術前計劃和術后隨訪。
? ?4、冠狀動脈檢查獨樹一幟，采用脈沖門控及變頻門控掃描完美結合了傳統前瞻性門控掃描和回顧性心電門控的優勢，并結合idose4Premium技術低劑量心臟成像模式，選擇心臟舒張期進行曝光，只需要幾秒鐘就能完成一個病人的冠脈掃描，其劑量相比常規64排CT（約需10-20mSv）可下降80%。2-3mSv的劑量對人體的輻射損傷大為減低，使CT冠脈檢查可以列入高級體檢的范圍，成為隱匿性冠脈疾患的病人早期檢查的有效手段，為高端人群保健工作提供了有力武器。還可進行冠狀動脈的鈣化積分與CT冠狀動脈造影聯合檢查，CT心功能分析（射血分?jǐn)?shù)、心室容積、室壁運動和心肌厚度分析），CT心臟造影－先心病檢查等。
? ?5、各器官不同時相的增強掃描。有利于早期肝癌、胰腺癌、肺癌、腎癌等的檢查。 ? ??
? ?6、各臟器的多平面重組圖像、三維重建圖像。任意方向的二維斷面圖像可更好地顯示正常結構及病變的完整性，三維重建圖像對病變的診斷及治療方案的設計價值極大。
??
? ?

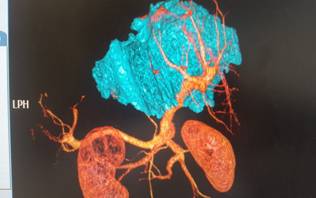

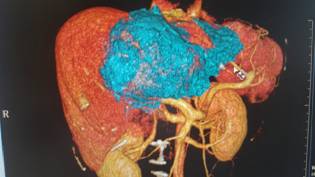

? ?經飛利浦獨特染色技術與多平面重建技術顯示：肝右葉一巨大腫塊，并清楚顯示該腫塊與血管的伴行及供血情況。
? ?7、飛利浦獨有魔鏡軟件。在觀察體表同時可調節感興趣區透明度觀察內部病變的位置，這樣更直觀的顯示病變部位與體表標志的位置關系，尤其為外科手術提供更好的幫助。
??

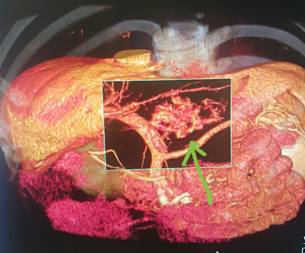

飛利浦獨有魔鏡技術通過肝臟表面顯示肝臟內部血管瘤的位置。
? ?8、CT仿真內鏡軟件。用于氣管、支氣管等空腹臟器疾病的檢查。
? ?9、各組織器官的灌注檢查。如在腦中風快速篩查、全腦缺血的CT灌注的臨床研究以及神經圖譜技術：對早期腦缺血（出現癥狀30分鐘）的病灶進行顯示，同時可進行定量分析，判斷缺血的嚴重程度，并能通過Summary Map功能，即時在頭顱斷層圖像上，精確標記出完全梗死區域（紅色顯示）以及半暗帶區域（綠色顯示）。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?文/廖鵬飛
